Eletroerosão por penetração

OPS INGERSOLL GANTRY EAGLE 1200

ELETROEROSÃO POR MERGULHO CNC – OPS-INGERSOLL GANTRY EAGLE 1200

À venda, uma eletroerosão por mergulho CNC de alta capacidade e classe superior – OPS-Ingersoll Gantry Eagle 1200. Fabricada na Alemanha, a sua estrutura em pórtico (Mobile Portal) garante a máxima estabilidade geométrica e precisão de micrômetros no processamento de moldes e matrizes pesados.

ESPECIFICAÇÕES DO EQUIPAMENTO
• Fabricante: OPS-Ingersoll Funkenerosion GmbH (Alemanha)
• Modelo: Gantry Eagle 1200
• Número de série: 576308
• Ano de fabricação: 2009
• Marcação de conformidade: CE

PARÂMETROS GEOMÉTRICOS E CINEMÁTICA (Eixos)
Sistema completo de 4 eixos, acionamentos digitais AC-servo:
Gjdpezum Ubofx Aa Uska
• Curso X (cabeça): 1000 mm
• Curso Y (pórtico): 1510 mm (posição de carga estendida para 1955 mm)
• Curso Z (carro): 650 mm
• Eixo C integrado: Rotação de 360°, resolução de 0,001°, velocidade de 1–20 rpm
• Velocidade de avanço (X, Y, Z): até 5.000 mm/min
• Velocidade de posicionamento rápido (High Speed Jump): tecnologia Eagle Power Jump até 18.000 mm/min (18 m/min)

MESA DE TRABALHO E ÁREA DE TRABALHO
• Dimensões da mesa: 1140 x 1640 mm
• Carga máxima da mesa: 7.500 kg (7,5 toneladas)
• Peso máximo do eletrodo: até 300 kg (manualmente até 50 kg, automaticamente até 25 kg)

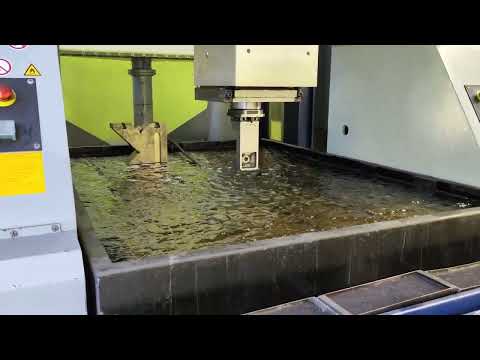

• Tanque de trabalho: Estrutura elevatória/descendente programável automaticamente (Lifting container).
• Dimensões internas do tanque: 1270 x 1770 x 680 mm (nível máximo do dielétrico: 640 mm)

GERADOR DE PULSOS (Eagle PowerTec)
• Tecnologia: Controle adaptativo da intensidade da corrente, gerador de pulsos não resistivo.
• Formação de pulso: Forma de onda adaptativa (pulsos retangulares, retangulares modificados, capacitivos).
• Corrente de trabalho: Módulo de corrente PT 60 / PT 110 (60 A ou 110 A, dependendo da configuração).

SISTEMA DE CONTROLE E COMPUTADOR HMI
• Modelo de controle: PC-NC-Dialog (2 x 32 bits), controle adaptativo Eagle PowerTec com monitor LCD de 17".
• Unidade HMI: Computador industrial Andronic 2060S (Intel Celeron M 1.6 GHz, disco de 80 GB, Soft PLC CoDeSys, InterBus-S).
• Sistema operacional: Microsoft Windows® XP® Professional Embedded.
• Comunicação: Portas USB 2.0 e interface de rede Ethernet.
• Funções avançadas: Erosão orbital, compensação de folgas, ciclos de medição automáticos.
• Controle remoto: PowerTec Handheld com tela.

SISTEMAS AUXILIARES E AUTOMAÇÃO
• Sistema de filtragem: Filtros de cartucho na base, área de 32 m², capacidade de 2800 litros de dielétrico.
• Arrefecimento: Unidade compressor com capacidade de refrigeração de 7,9 kW.
• Lubrificação: Lubrificação central automática dos eixos.
• Segurança: Instalação contra incêndio de fábrica (cilindro de 16 kg CO₂) com monitoramento automático – permite operação segura e sem supervisão.

DADOS LOGÍSTICOS E DE TRANSPORTE
• Dimensões de transporte do corpo (largura x profundidade x altura): 2150 x 3600 x 3360 mm
• Peso de transporte do corpo: 12.000 kg (12 toneladas)
• Dimensões de transporte do gerador: aprox. 1800 x 1600 x 2310 mm
• Peso de transporte do gerador: aprox. 640 - 700 kg
• Peso total do conjunto: aprox. 12.640 kg

O anúncio foi traduzido automaticamente. Podem ocorrer erros de tradução.
