Retificadora Cilíndrica - Universal

KELLENBERGER KEL-VARIA UR175-1000 BEMA 12-3

Diâmetro de moagem 350 mm
Comprimento de moagem 1000 mm
Altura central 175 mm
Espaço necessário aprox. 3,6/3,5 m

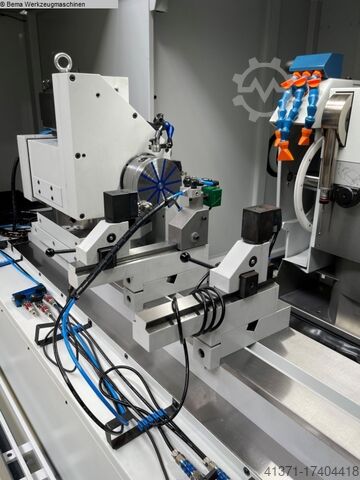

Fotos de máquina idêntica com altura central de 225 mm

Base:
Kellenberger Kel-Varia UR175-1000 Kelco 120


Cabeça de moagem UR com T1-T2-T3
Redpfx Ajuxfucja Ejp

Equipamento básico:

- Diâmetro da roda de moagem T1 500 mm
- Diâmetro da roda de moagem T2 400 mm
- Eixo B continuamente variável, alta resolução
-Dispositivo de medição Marposs para medição de ferramentas
- Posicionamento longitudinal ativo
-GAP em T1 e T2 da ELASO sem contato integrado na interface de controle
- Balanceamento semiautomático da ELASO integrado à interface de controle
- Contraponto com retração manual
- Cabeçote de peça de trabalho MK5 com montagem cônica curta DIN 55026
-Dispositivo de moagem interna acionado por correia


Opções com custo extra:

- novo cabeçote de peça de trabalho de alta precisão com acionamento por torque
- Dispositivo de retificação interna para fusos de alta frequência com diâmetro de 120 mm
- Fuso de retificação interna HF Fischer MFM-1224/42/31
D-21
- Fuso HF com suporte HSK 24.000 rpm com
sensor GAP integrado. (Prazo de entrega)
- Eixo C controlado por CNC
- Moagem não circular
- fuso roscado hidrostático em x
-nova unidade hidrostática com apenas 1 bomba e acumulador de pressão
portanto, melhor eficiência energética.
-Monitoramento do teor de água no sistema hidrostático
-Sucção


Outras opções disponíveis mediante solicitação

Revisão mecânica:

-máquina completamente revisada de acordo com o protocolo de medição Kellenberger
- Nova cabine de fácil manutenção
-Repintura

Revisão elétrica:

-Novo controle moderno de MÁQUINA DE RETIFICAÇÃO CILÍNDRICA CNC com
Superfície de moagem redonda BEMA
- Gabinete de controle recém-construído
-Nova tecnologia de acionamento
- Substituição de todos os cabos elétricos, pressostatos Berus, etc.
-Novas escalas de vidro absolutas em x e z
-Novo codificador absoluto (eixo B)

Direção:

O software de moagem consiste em uma licença básica e várias opções que
dependendo do equipamento da máquina.
Base de software
- Moagem pendular externa e interna
- Retificação de mergulho externa e interna
- Retificação de faces externas e internas
- Retificação de imersão de face externa e interna
- Retificação de pêndulo cônico externo e interno
- Retificação de raio externo e interno, raio afiado na roda
- Moagem pendular semiautomática
- Zeros da peça
- Zeros de rebolo

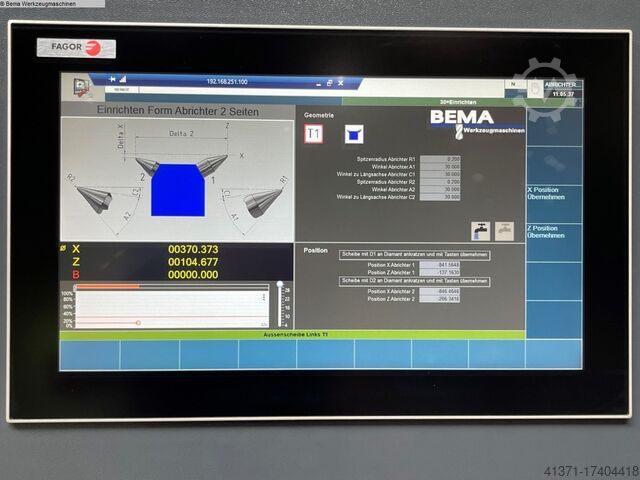

- Medição dos diamantes de dressagem
- 2 diamantes moldados
- 1 rolo de losango ou de tempero (é necessário rolo de tempero)
- Rolo de conformação (necessário rolo de dressagem)
- 3 cômodas planas
- Correções
- Medição da posição Z (sonda necessária)
- Sondagem de GAP (dispositivo de moagem necessário)

OPÇÕES com custo extra:

Perfil de software de retificação por imersão:
- Retificação de mergulho de perfil externo e interno com roda de perfil

Software de retificação de perfis:
- Retificação de perfis externos e internos com disco reto

Software de retificação de roscas:
- Retificação de rosca externa e interna de partida simples e múltipla com rosca na
disco
treinado. Acabamento de rodas com ranhuras simples e múltiplas. Ângulo de flanco livre
selecionável.

Software de retificação de roscas trapezoidais:
- Possibilidade de curativo adicional com roscas trapezoidais



Retificação de mergulho não circular externa e interna:
- Moagem pendular externa e interna não circular

Software de moagem não circular:

Pré-requisito para retificação não
