Centro de maquinação de portais

WALDRICH COBURG VALUTEC

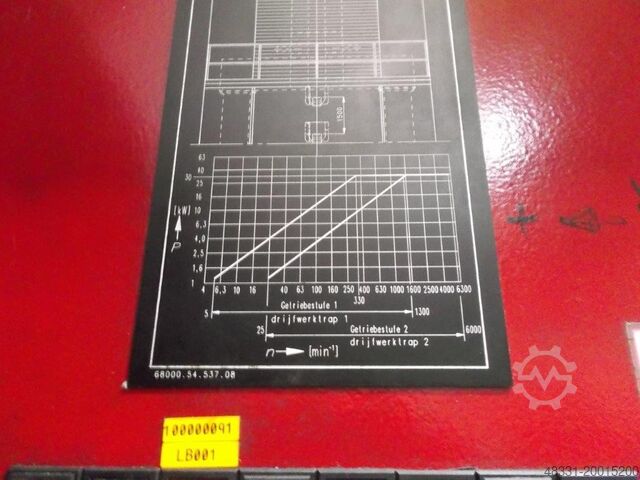

Condição: pronto a usar (usado), Ano do fabrico: 2003, Funcionalidade: totalmente funcional, curso do eixo X: 4 000 mm, curso do eixo Y: 3 000 mm, curso do eixo Z: 1 500 mm, carga da mesa: 12 000 kg, velocidade de rotação (máx.): 6 000 rpm, número de posições no magazine de ferramentas: 100, DETALHES TÉCNICOS Eixo X: 4.000 mm Eixo Y: 3.000 mm Eixo Z: 1.500 mm Eixo C: -10 - 370° Eixo B: -5 - 95° Mesa, movimento longitudinal: 0 - 30 m/min Unidade de fresamento e furação, horizontal: 0 - 60 m/min Carro do fuso, vertical: 0 - 60 m/min Unidade do fuso horizontal/vertical: 0-15 / 0-10 1/min Altura livre: 1.550 mm Largura livre: 2.500 mm Mesa Altura útil entre a mesa e o nariz do fuso: 1.550 mm Largura útil: 2.500 mm Largura da mesa: 2.000 mm Comprimento da mesa: 3.000 mm Canais em T transversais: 22 H8 mm, distância 250 mm Canais em T longitudinais: 15 H7 mm (250 mm do lado externo, 10 mm de profundidade) Carga máxima admissível na mesa: 12.000 kg Faixa de rotação do fuso de furação 1ª etapa: 5 - 1.400 rpm 2ª etapa: 25 - 6.000 rpm Torque máximo: 800 Nm Potência do motor: 30 kW Secção transversal do carro do fuso: 400 x 400 mm Sistema de ferramentas Porta-ferramentas conforme DIN 69893: HSK-A 100 Número de posições para ferramentas: 100 Peso máximo da ferramenta: 30 kg Diâmetro máximo da ferramenta: 250 mm Comprimento máximo da ferramenta: 500 mm Distância entre as posições: 140 mm Tempo médio de troca ferramenta-ferramenta: < 20 s Velocidades de ajuste Eixo X, mesa longitudinal: 0 - 30 m/min Eixo Y, unidade de fresagem e furação horizontal: 0 - 60 m/min Eixo Z, carro do fuso vertical: 0 - 20 m/min Eixo C, unidade do fuso horizontal: 0 - 15 1/min Eixo B, unidade do fuso vertical: 0 - 10 1/min DETALHES DA MÁQUINA Comprimento total da máquina: 9.500 mm Largura total da máquina: 6.700 mm Altura total da máquina acima do piso: 6.200 mm Sistema de refrigeração Pressão da bomba: 12 bar (AKM), 50 bar (IKM) Capacidade de bombeamento AKM: 40 l/min a 1 bar Capacidade de bombeamento IKM: 20 l/min a 40 bar na ponta do fuso Princípio de refrigeração: separador de tambor de dois estágios Quantidade de fluido refrigerante: 1.500 L Ljdpfew T Rx Ajx Agyoah Sistema de transporte de cavacos Largura útil do transportador longitudinal: 450 mm (2 unidades) Largura útil do transportador transversal: 225 mm (1 unidade) Montado em ambos os lados do leito da máquina, transportador transversal com descarga suplementar

Condição: bom (usado), Ano do fabrico: 2005, x-curso 6000 mm curso y 3500 mm curso z 1500 mm Controle SIEMENS 840D carga de mesa 12 t Altura acima do solo 6300 mm Lodpfxovwglvj Agyjah dimensões da mesa - longitudinalmente 5000 mm Dimensões da mesa - transversalmente 2500 mm Número de mesas 2 Dispositivo de troca de ferramentas de 200 vias peso da ferramenta máx. 30 kg porta-ferramentas HSK A 100 Diâmetro da ferramenta máx. 250 mm comprimento da ferramenta máx. 500 mm velocidades do fuso 5-6000 rpm eixo c -10 a 370 ° eixo b 5 a -95 ° distância da coluna 3000 mm Distância entre o nariz do fuso e a mesa 1500 mm Peso da máquina aprox. 161 t Espaço necessário aprox. 20,5 x 11 x 6,3 m Esta fresadora de portal Valutec da WALDRICH-COBURG está em um estado muito, muito bom estado e pode ser visto mediante acordo com o vendedor.
