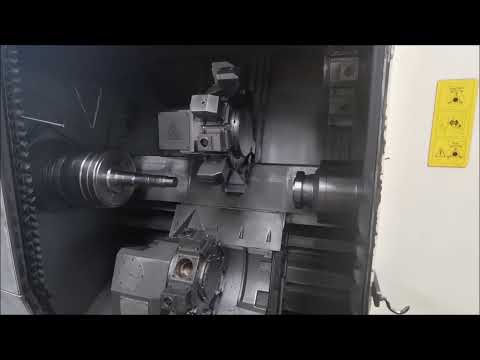

Centro de torneamento e fresagem CNC

INDEX G 400

Diâmetro de viragem máx. 420 mm
Comprimento de viragem 1250 mm
Unidade de controlo INDEX, C 200-4 D
Diâmetro de rotação 630 mm
Percurso transversal x1 320 mm
Percurso transversal z1 1250 mm
Percurso transversal x2 170 mm
Percurso transversal z2 1250 mm
Trajetória x3 320 mm
Percurso transversal z3 1250 mm
Velocidade do fuso principal máx. 3000 rpm
Motor do fuso principal 53 kW
Passagem do fuso 102 mm
Cabeça do fuso DIN 55026 tamanho 11
Binário no fuso 675 Nm
Lsdpfx Ahjt U R Hzopsrt
Contra-fuso - velocidade máxima do fuso 3000 rpm
Motor do contra-eixo 53 kW
Contra-eixo - passagem do fuso 102
Contra-eixo - cabeça do fuso DIN 55026 tamanho 11
Contra-eixo - binário 675 Nm
Curso do contra-fuso 1250 mm
Força de avanço X1 14000/Z1 14000 N
Deslocação rápida X1 20/Z1 40 m/min
Força de avanço X2 8600/Z2 14000 N
Deslocação rápida X2 20/Z2 40 m/min
Força de alimentação X3 14000/Z3 14000 N
Marcha rápida X3 20/Z3 40 m/min
Número de posições da torre Rev. 1 = 12
Número de posições da torre Rev. 2 = 10
Número de posições da cabeça da torre Rev. 3 = 12
Número de estações de ferramentas accionadas 12 / 10 / 12
Velocidade das ferramentas accionadas máx. 6000 rpm
Binário 36 / 21 / 36 Nm
Suporte de ferramentas DIN 69880
Porta-ferramentas ø 40 x 63 mm
Potência total necessária 120 kW
Peso da máquina aprox. 19 toneladas
Dimensões da máquina C x L x A 5,77 x 2,47 x 2,62 m
Acessórios: Mandril de bucha segmentado HAINBUCH no fuso principal,
mandril de pinças HAINBUCH, SPANNTOP SP no contra-fuso,
vários suportes de ferramentas (também para ferramentas accionadas),
transportador de aparas, dispositivo de refrigeração

- todas as 3 torres de ferramentas estão preparadas para IKZ, o sistema de alta pressão
de alta pressão, no entanto, não está incluído na máquina
