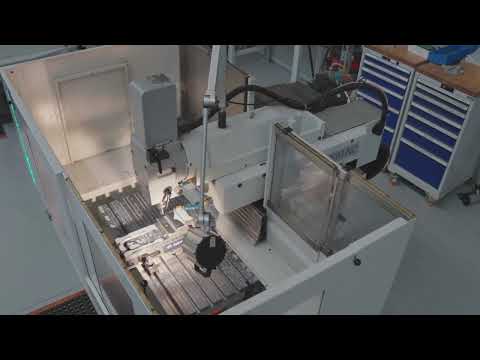

Fresadora de ferramentas

FPS 620M-NC

Fresadora e furadeira universal
Máquina de alta qualidade e robustez, com elevada precisão, longa vida útil e máximo conforto operacional.
Estrutura fundida com múltiplas nervuras para desempenho total em toda a área de trabalho.

Controle
Comando de trajetória SIEMENS 840D SL

Área de trabalho
X / Y / Z 620 / 350 / 400 mm

Sistema de acionamento
Redutor principal de 2 estágios com alto torque e troca de marcha automática
Potência do motor (100% / 25% ciclo) 5,5 / 7,0 kW
Torque (100% / 25% ciclo) 210 / 340 Nm
Faixa de rotação: 0 - 4500 rpm, transmissão contínua

Avanço digital
Avanço em todos os eixos, regulável de forma contínua.
Faixa de avanço: 0 - 2000 mm/min, regulável de forma contínua
Rápido: 5 m/min
Volta manual: 2,5 mm em X / Y / Z

Cabeçote de fresagem - Vertical
Cabeçote de fresagem vertical inclinável +/- 90° (180°)
Canhão vertical extensível manualmente com bloqueio 80 mm
Cone de ferramenta SK 40 DIN 69872
Sistema de fixação hidromecânico DIN 69872 - padrão
Cabeçote de fresagem adicionalmente deslizante no eixo Y, 150 mm.
Para operações horizontais não é necessário desmontar o cabeçote, basta movê-lo para a posição de repouso posterior.

Mesa angular fixa
Área de fixação 820 x 420 mm
Ranhuras em T 1 un./14 H7 de guia
5 un./14 H12 a cada 63 mm
Capacidade de carga da mesa 350 kg

Equipamento básico
Sistemas de medição direta de percurso em todos os eixos
Acionamento digital sem desgaste, regulável continuamente para todos os eixos
Motor do eixo principal com função de frenagem
Parada orientada do eixo, operações verticais e horizontais, com ciclo de roscagem sem porta-pinça de compensação
Cabeçote de fresagem basculante com canhão extensível
Avanço automático nos eixos X, Y, Z com avanço rápido
Volantes de segurança mecânicos com escala em todos os eixos
Fuso de esferas em todos os eixos
Proteção eletrônica contra sobrecarga para todos os eixos
Sistema de emergência de 2 canais
Painel elétrico compacto integrado à máquina
Cabine de proteção contra respingos com acesso otimizado ao operador
Vidro temperado na parte traseira da cabine
Abertura superior, porta frontal e direita, incluindo porta corrediça frontal com interruptor de bloqueio
Gbsdpoy R Ebzefx Am Eol
Travada sem corrente, abertura de manutenção adicional no lado esquerdo da cabine - parafusada, removível
Tanque de líquido refrigerante móvel e autônomo, 80 litros
Dimensões (CxLxA): 1250x460x200 mm
Lubrificação central automática
Proteção da guia Z com coberturas de aço laminado
Luminária halógena 24V
Proteção de fresagem de fácil operação, com escudo de acrílico
Manual do operador, lista de peças sobressalentes e diagrama elétrico em papel
Jogo de pés
Barra de transporte e anéis de fixação para suspensão dupla
Cor cinza claro RAL 7035 e cinza telegrau RAL 7045, textura fina

Requisitos de espaço e energia
Peso aproximado da máquina: 1970 kg
Necessidade de espaço (L x P): 2435x1875 mm
Conexão elétrica: 3x400 V AC 50Hz
Potência total: 17 kVA
Fusível máximo: 35 A NH
Tipo de rede: TN-S
Tipo de conexão: conexão fixa

Mais informações no anexo PDF.

A máquina é fornecida sem ferramentas e sem acessórios.
