Centro de usinagem horizontal

DMG MORI NHX 4000

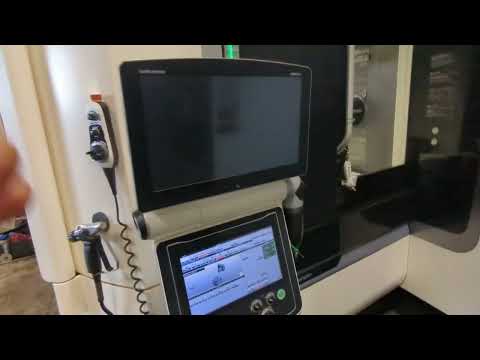

Condição: pronto a usar (usado), Ano do fabrico: 2017, Unidade de Controle Marca: SIEMENS Modelo: 840D sl Operate com CELOS® Movimentação Deslocamento do Eixo X: 560 mm Deslocamento do Eixo Y: 560 mm Deslocamento do Eixo Z: 660 mm Mídia Transportador de cavacos: Sim Equipamentos Adicionais Sistema de controle de quebra de ferramentas no magazine de ferramentas Dois pallets com furos roscados APC giratório automático com 2 estações Sistema de medição de distância direta Janela de visualização rotativa na porta da área de trabalho Pistola de enxágue com refrigerante Knodpfox D Ii Esx Af Nef Interface para separador de névoa de óleo Sistema de filtro compacto Knoll KF110/700 Sistema de medição do sensor do spindle com transmissão ótica de sinal / Unidade de refrigeração do spindle Sinalizador luminoso (vermelho, amarelo, verde, azul) Este centro de usinagem horizontal DMG MORI NHX 4000 de 4 eixos foi fabricado em 2017. Trata-se de um robusto centro de usinagem horizontal com curso de 560x560x660 mm e superfície de fixação de 400x400 mm. O spindle foi totalmente revisado em maio de 2023. Possui magazine com 60 posições para ferramentas. O porta-ferramentas é HSK 63 HSK-A63 motor spindle e o intervalo de rotação do spindle vai de 20 a 20.000 min⁻¹. A máquina conta com sistema de controle CELOS® com Siemens 840D sl Operate, que proporciona maior facilidade de uso com tela multitoque. Para mais informações sobre este centro de usinagem horizontal, entre em contato conosco. Tipos de Aplicação Fresamento

Condição: usado, DADOS BÁSICOS Condição: Muito bom Disponibilidade: 01/2025 Modelo da máquina: DMG NHX 4000 Ano de fabricação: 2017 Horas de operação: 41.220 h Horas do spindle: 21.663 h Área de trabalho: Curso do eixo X: 560 mm Curso do eixo Y: 560 mm Curso do eixo Z: 660 mm PESO E DIMENSÕES PARA TRANSPORTE Peso para transporte Máquina incl. magazine de ferramentas e transportador de cavacos: 9.300 kg Unidade de refrigeração KF 110/700: 1.500 kg Unidade de refrigeração: aprox. 82 kg Chapas: 125 kg Documentação e acessórios: 60 kg Dimensões de transporte da máquina incl. magazine de ferramentas: Comprimento x Largura x Altura: 4,20 m x 3,20 m x 2,80 m INFORMAÇÕES DO SPINDLE Potência do spindle Tipo de spindle: SK004 Spindle de motor speedMASTER® HSK-A63 Velocidade do spindle: 20–20.000 rpm Potência: 35 kW (40% ciclo de trabalho), 25 kW (100% ciclo de trabalho) Torque: 130 Nm (40%), 86 Nm (100%) Peso máximo da peça por palete: 400 kg Tamanho da palete: 400 x 400 mm Diâmetro máximo da peça: 630 mm Altura máxima da peça: 900 mm SISTEMA DE FIXAÇÃO DE FERRAMENTAS E TROCADOR DE FERRAMENTAS Cone de fixação: HSK-A63 Norma: DIN 69893 Forma A Mecanismo de fixação: Fixação: Mecânica por força de mola Liberação: Hidráulica Trocador de ferramentas: Capacidade: 40 ferramentas (sistema magazine circular) Diâmetro máximo da ferramenta: 70 mm (lugares adjacentes livres), 170 mm (lugares adjacentes ocupados) Comprimento máximo da ferramenta: 450 mm Peso máximo da ferramenta: 12 kg Trocador de ferramentas opcional: Magazine circular para 60 ferramentas (HSK-A63) FORNECIMENTO DE ENERGIA Tensão: Rede TN-S, 400 V Consumo de energia (em 100% ciclo de trabalho): Máquina base: 45 kVA Unidade de refrigeração: 48 kVA Unidade filtrante: 55 kVA Potência de conexão com Siemens Sinamics S120 16 kW: 0,48 MVA 36 kW: 1,08 MVA 55 kW: 1,65 MVA 80 kW: 2,40 MVA 120 kW: 3,60 MVA SISTEMA DE REFRIGERAÇÃO E REMOÇÃO DE CAVACOS Meio refrigerante: Fluido de corte solúvel em água Interface para sistema de refrigeração de alta pressão: Até 70 bar, compatível com sistemas Knoll Sistema de lavagem de refrigerante: Inclui pistolas de limpeza Componentes adicionais: Ksdpfx Aexn Adlsf Njnf Visor giratório na porta do compartimento de trabalho Sistema de lavagem de refrigerante para limpeza interna da máquina Sistema de refrigeração aprimorado: Unidade filtrante Bürner de maior capacidade (Upgrade DMG, ver anexo) SISTEMAS DE MEDIÇÃO E MONITORAMENTO Sistema de controle de quebra de ferramenta no magazine de ferramentas Sistema de medição por sensor de spindle com Renishaw OMP60 para medição e centralização automáticas SISTEMA DE CONTROLE Controle: CELOS® com Siemens 840D sl Operate Painel de operação: ERGOline® Control de 21,5" com tela Multi-Touch Funções: Aplicativos para simplificar a operação da máquina, bem como gerenciamento, documentação e visualização integrados de ordens, processos e dados da máquina. Conectividade com CAD/CAM e compatibilidade com sistemas PPS/ERP. MESA DE TRABALHO Mesa NC: Com tecnologia de acionamento direto Indexação mínima: 0,001° Velocidade máxima de rotação: 100 rpm DOCUMENTAÇÃO E FUNCIONALIDADES ADICIONAIS Diagramas elétricos e manuais de operação em alemão Idiomas: Textos de tela disponíveis em alemão e inglês Produtos CELOS DMG MORI NETSERVICE para diagnóstico remoto SERVICE AGENT para monitoramento de manutenção MESSENGER para status em tempo real da máquina

Ano do fabrico: 2017, Condição: pronto a usar (usado), Percurso transversal X/Y/Z: 560mm/560mm/660mm, superfície de aperto: 400mm/400mm, montagem do fuso: HSK-A63, velocidade: 20000rpm, potência: 25kW/35kW, binário: 130Nm/86Nm. Indexação da mesa de trabalho: 0,001°, velocidade: 100 rpm. Posições da ferramenta: 40 + 60, suporte do carregador de anéis: BT40/SK/CAT40/HSK-A63, diâmetro máximo da ferramenta: 70mm, comprimento máximo da ferramenta: 450mm, peso máximo da ferramenta: 12kg. Inclui sistema de refrigeração de lubrificante, transportador de aparas, IKZ, sistema de filtragem, separador de névoa de óleo e monitor de fluxo. Dimensões da máquina X/Y/Z: aprox. 4000mm/3000mm/3000mm, peso: aprox. 9500kg, controlo: CELOS com Siemens 840D sl Operate, horas de funcionamento: 41220h, horas do fuso: 21663h. Documentação disponível. Possibilidade de inspeção no local. Knsdpfx Afou Rc R Ej Nsf
