Centro de maquinagem horizontal

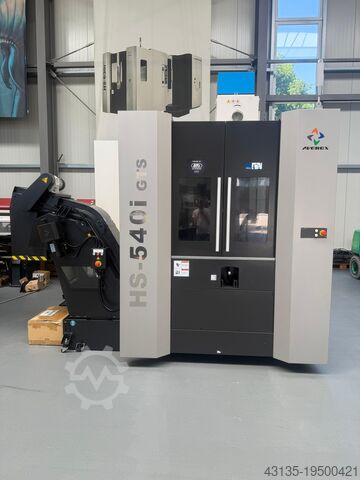

Averex HS-540i GTS 2 APC

AVEREX HS-540i GTS 2-APC, máquina nova
Centro de usinagem horizontal com possibilidade de adaptação de
um sistema opcional de armazenamento rotativo de paletes (6-APC ou 8-APC)

Equipamento básico
- AVEREX MPro1 (FANUC 0i-MF Plus)
- Tela LCD colorida de 15" de diagonal, MANUAL GUIDE i, teclado QWERT*
- iHMI - Interface Homem-Máquina Inteligente
- Memória de programas com 2 MB (MegaByte) e até 1.000 programas
- Operação simultânea em 4 eixos (X,Y,Z,B)
- Controle AICC II com função Look Ahead de pré-leitura de 200 blocos
- Acionamentos Servo HRV3+ (controle digital de corrente do servo)
- Controle de JERK (regulação de aceleração)
- Tecnologia Fine Surface (alta velocidade e alta qualidade)
- Sistema de coordenadas de peça ampliado G54.1 P1 - P300
- Sistema de coordenadas de peça G52 - G59
- Slot para cartões de memória (PCMCIA Flash-Card) e USB
- Interface de rede RJ45, Ethernet embutido
- Função de Ethernet embutida aprimorada
- Temporizador semanal: Ligar/Desligar automático da máquina
- Função de salto em alta velocidade
- Memória de compensação de ferramenta C
- 400 pares de compensações de ferramenta
- 1.000 programas registráveis
- Entrada de dados programável (G10)
- Monitoramento programável de carga do spindle M37/M38
- Gerenciamento do tempo de vida útil da ferramenta (Tool Life Management)
- Variáveis macro estendidas (#100 - #199, #500 - #999)
- Reinício de programa (Program Restart)
- Interpolação helicoidal
- Interpolação de superfície cilíndrica (G07)
- Ciclos fixos para furação
Dodpewxdpgjfx Ancskl
- Rosqueamento sincronizado (G84/G74)
- Rosqueamento rígido com aceleração/desaceleração em forma de sino
- Espelhamento programável, escalonamento programável
- Programação com coordenadas polares (G15/G16)
- Chanfrar ou arredondar cantos (,C / ,R)
- Exclusão opcional de blocos, até 9 blocos
- Programação macro personalizada

Cursos dos eixos
- Cursos X/Y/Z: 800/800/860 mm

Velocidades
- Avanço rápido X/Y/Z: 74/74/74 m/min
- Avanço no fresamento: 0 – 40.000 mm/min
- Avanço rápido eixo B: 66,6 min-1
- Aceleração 1G+

Trocador de paletes
- Trocador rotativo
- Número de paletes 2-APC: 2 (máquina / estação de preparação)
- Tamanho de palete: 500 x 500 mm
- Furação: 5x 5 M16 x 25mm/profundidade, distância de 100 mm
- Capacidade de carga: 550 kg por palete
- Dimensão da peça 2-APC: Ø800 x A1.000 mm
- Dimensão da peça 6-APC/8-APC: Ø800 x A900 mm
- Travamento mecânico dos paletes
- Força de fixação dos paletes: 9,8 kN x 4 cones (39,2 kN)
- Altura do palete em relação ao solo: 1.100 mm
- Preparação de fábrica para retrofit de armazenamento de 4 paletes (HS-540i GTS 2-APC ==> 6-APC, 2 + 4 paletes)

Trocador de ferramentas de alta velocidade
- Padrão de fixação da ferramenta: BBT-40 (opcional SK-40 DIN69871 ou HSK-A63)
- Número de posições no magazine: 80
- Diâmetro máx. da ferramenta: Ø95 mm
- Diâmetro máx. da ferramenta com posições vizinhas livres: Ø185 mm
- Comprimento máx. da ferramenta: 400 mm
- Peso máx. da ferramenta: 8 kg
- Tipo: posição fixa/caótico
- Velocidade: 16 segundos para 80 ferramentas
- Tempo de troca de ferramenta: 0,9 seg./2,1 seg. (ferramenta pesada)
- Tempo entre cavacos: 3,0 seg./3,5 seg. (ferramenta pesada)

Spindle (Fuso)

Eixo rotativo
- Fabricante: PARKSON™
- Eixo: 4º eixo completo
- rotação máxima: 66,6 rpm
- Indexação: 0,001°
- Torque de travamento: 5.000 Nm
- Torque de retenção: 1.973 Nm

Guias lineares
- Fabricante: THK™
- Largura: 45 mm
- Patins guias X/Y/Z: 190 x 120 / 120 x 70 / 154 x 86 mm

Fuso de esferas
Gerenciamento d
