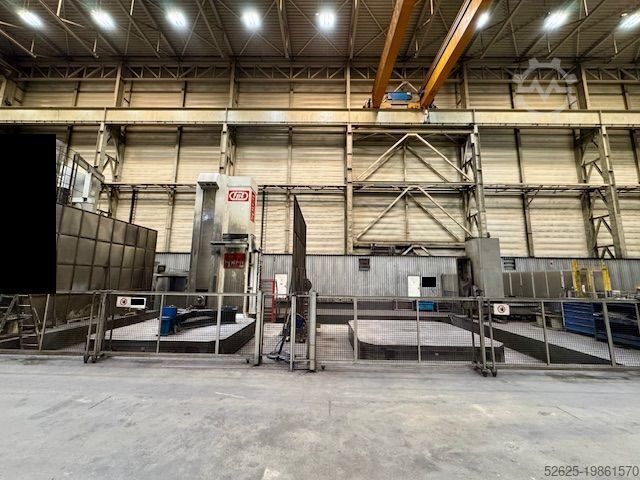

Condição: usado, Ano do fabrico: 2008, curso do eixo X: 6 000 mm, curso do eixo Y: 4 000 mm, Oferecemos a você: Mandriladora de placas CNC Fabricante: TOS VARNSDORF Modelo: WRD 150Q Ano: 2008 Comando: Heidenhain iTNC 530 Ijdsx Ig Nuopfx Af Notr Percursos dos eixos: - Curso X: 6.000 mm - Curso Y: 4.000 mm Trocador automático de ferramentas: WRD 150Q Número de posições de ferramentas: 40 Mesa giratória S25, 2.000 x 2.000 mm Deslocamento: V = 1.800 mm Área de fixação: 2.000 x 2.500 mm Características técnicas e acessórios: 1x Cabeçote fresador HUI 50 com estação pick-up para troca automática de cabeçotes 1x Sistema de filtragem por esteira com dois circuitos de refrigeração 2x Placa de fixação UD4, 4.025 x 1.875 mm 1x Mesa de fixação S25, 2.000 x 2.500 mm 1x Transportador de cavacos X – 6.000 mm 1x Sensor 3D A reparar: - Acumulador hidráulico - Acumulador de membrana - Acumulador de pressão Os dispositivos de fixação mostrados não fazem parte do fornecimento. Acessórios e ferramentas representados só estão incluídos se especificado nas informações adicionais. Reservamo-nos o direito a alterações, erros técnicos e venda prévia!

Condição: bom (usado), Ano do fabrico: 2004, Controle: Siemens 840-D Curso X: 6000 mm Curso Y: 3000 mm Curso Z: 1000 mm Curso W: 700 mm Diâmetro do fuso: 150 mm Velocidade do fuso: até 2800 rpm Potência do fuso: 51 kW Troca automática de ferramentas: 80 ferramentas Cabeçote de fresagem vertical Tamanho da mesa redonda CNC: 2000 x 2500 mm Curso da mesa V: 1500 mm Capacidade de carga da mesa: 25 t 2 placas de base Transportador de cavacos Trocador automático de cabeçote Cabeçote de fresagem vertical monoeixo KF-D4 programável em passos de 2,5° Iodpsxn R Ncjfx Af Njtr

Condição: usado, Centro de furação e fresagem CNC (Heavycut 4.2) Ijdoxlafhepfx Af Netr Área máxima de trabalho ..... x .....11.000 mm ..... y .....4.500 mm ..... z .....2.500 mm ..... W .....1.200 mm Dimensão da mesa (rotativa) .....2.500 x 3.000 mm Área de placas .....5.000 x 7.000 mm .....5.000 x 35.000 mm Carga máxima da mesa ..... 40 t

Condição: muito bom (usado), Ano do fabrico: 1981, Funcionalidade: totalmente funcional, Fabricante: Dörries Scharman Máquina: Mandriladora CNC horizontal usada Tipo: Montada ao solo (Floor type) Modelo: Heavycut 4.1 Ano de fabricação: 1981 Comando: Siemens Condição: Usada Peso total da máquina: 219 toneladas Itodpfxoxladqj Af Njr DETALHES TÉCNICOS Mandriladora e fresadora CNC (Heavycut 4.1) Área máxima de trabalho: - Eixo X: 14.000 mm - Eixo Y: 6.000 mm - Eixo Z: 2.500 mm - Eixo W (curso): 1.300 mm Dimensões da mesa giratória: 2.500 x 3.000 mm Plataformas/Área de placas: 7.200 x 4.000 mm e 7.200 x 8.000 mm Carga máxima na mesa: 60 toneladas Curso do eixo W: 1.300 mm Eixo B: Mesa giratória Velocidade máxima do spindle: 1.500 rpm Diâmetro do spindle: 200 mm Capacidade de carga na mesa: 60 toneladas Comprimento da mesa: 3.000 mm Largura da mesa: 2.500 mm Sistema de comando: Siemens Plataforma/Área de placas: 7.200 x 4.000 mm; 7.200 x 8.000 mm Número de 6 eixos: X, Y, Z, V, W, B Diâmetro do spindle: 200 mm Dimensões da luneta do spindle: 500 x 500 mm Velocidade máxima do spindle: 0,8 – 1.500 rpm Eixo da mesa giratória: Eixo B Carga máxima da mesa: 60 toneladas Óleo hidráulico: HL-46 Óleo de lubrificação: LAN 68

Condição: quase novo (usado), Ano do fabrico: 2015, curso do eixo X: 14 000 mm, curso do eixo Y: 5 000 mm, curso do eixo Z: 1 200 mm, Curso da coluna  Curso da cabeça SKODA HCW 1 – 150 NC mandrilhadora horizontal Eixo X ..... 14.000 mm Eixo Y ..... 5.000 mm  Curso de extração do ram, eixo Z ..... 1.200 mm  Curso de extração do fuso, eixo W ..... 1.000 mm  Curso total de extração do ram (eixos Z+W) ..... 2.200 mm Cabeçote  Diâmetro do fuso ..... 150 mm  Diâmetro de centragem do fuso ..... 235 mm  Cone de fixação do fuso ..... ISO 50  Seção quadrada do ram ..... 400x400 mm  Velocidades, variáveis em 3 marchas ..... 1-3.000 rpm  Torque máximo ..... 7.000 Nm  Potência do motor principal ..... 71 kW Avanços  Avanço, eixo X e Y ..... 0,5-20.000 mm/min  Avanço, eixo Z e W ..... 0,5-15.000 mm/min  Força máxima nos eixos X, Y e Z ..... 35.000 N  Força máxima no fuso (eixo W) ..... 30.000 N Largura do barramento  Na base ..... 1.650 mm  Na coluna ..... 1.250 mm Mesa rotativa e de translação T390, tipo SKODA TDV 70 L (2 mesas)  A mesa rotativa possui sela deslizante, placa de fixação giratória e sistema hidráulico próprio. A mesa é montada na fundação. Dois de seus eixos são controlados numericamente pelo CNC da máquina, com todas as funções controladas pelo painel operacional da máquina, e a alimentação de energia é fornecida pelo quadro elétrico da máquina-ferramenta. Dados Técnicos: Cursos  Eixo V, curso longitudinal da mesa ..... 2.500 mm Itjdjw I Sbzopfx Af Njr  Eixo B, rotação da mesa ..... 360 graus  Incrementos do eixo B ..... 0,0001 graus Placa da mesa  Dimensões da superfície da mesa ..... 4.000 x 4.000 mm  Ranhuras em T conforme DIN 650 ..... 160 mm  Carga central ..... Máx. 70.000 kg  Diâmetro do anel de apoio ..... Máx. 2.460 mm Largura da viga ..... 2.350 mm Altura total ..... Aprox. 1.200 mm Peso da unidade de mesa (sem peça) ..... Aprox. 28.000 kg

Condição: bom (usado), Ano do fabrico: 1979, comprimento de avanço eixo X: 12 000 mm, CNC NUM 1060 (retrofitado) Máquina em muito bom estado. Sempre ligada. Todas as partes foram testadas e inspecionadas. Características técnicas: Spindle D 160 mm Curso X: 12.000 mm Itjdpfsw Ich Ejx Af Ner Curso Y: 3.800 mm Curso Z (RAM): 1.200 mm, tamanho 380x380 mm Curso W: 1.200 mm Mesa BERTHIEZ Convencional, sem CNC Tamanho: 3000 x 3000 mm 50 toneladas

Condição: usado, Ano do fabrico: 1995, curso do eixo X: 10 000 mm, curso do eixo Y: 2 600 mm, curso do eixo Z: 600 mm, velocidade do fuso (máx.): 1 950 rpm, comprimento de avanço eixo W: 700 mm, diâmetro do mandril: 140 mm, CNC SELCA 3045 CURSO DO EIXO X 10000 MM CURSO DO EIXO Y 2600 MM CURSO RAM EIXO Z 600 MM CURSO DA PENA EIXO W 700 MM DIÂMETRO DO FUSO 140 FIXAÇÃO DE FUSO ISO 50 Iodpfx Afswnqnue Netr POTÊNCIA DO MOTOR DO FUSO 53 KW VELOCIDADE DE ROTAÇÃO 6 - 1950 MM MESA DE TRANSLAÇÃO ROTATIVA 2000 X 1600 MM CAPACIDADE 10 TONELADAS CURSO 2100 MM EIXO V CABEÇA AUTOMÁTICA BI-ROTATIVA UNIVERSAL TUAR 25 PEGUE CABEÇAS REFRIGERAÇÃO INTERNA E EXTERNA Trocador de ferramentas de 60 posições TRANSPORTADOR DE CAVAS PLANO DE ANCORAGEM 2500 X 6000 MM EIXO X HIDROSTÁTICO RAM COM GUIA HIDROSTÁTICA NOS 4 LADOS

Condição: usado, Detalhes técnicos: Diâmetro do fuso: 150 mm Curso em x: 10.000 mm Curso em y: 2.500 mm Curso da bucha de furação: 700 mm Avanço da manga de suporte: 700 mm Dimensões da manga de suporte: 340 x 340 mm Cone do fuso ISO: 50 Velocidade do fuso de furação: 1,25 - 1.250 rpm Velocidades de avanço contínuas: 1 - 5.000 mm/min Avanço rápido: 5 m/min Potência total requerida: 120 kW Peso da máquina aprox.: 115 t Dimensões de instalação aprox.: 15,1 x 10 x 6,4 m Com comando CNC SIEMENS 840 Dsl, completamente modernizada em 2010 Mesa CNC de mandrilamento FIBRO 2.500 x 2.500 mm, 50 t de capacidade de peça Curso longitudinal 2.500 mm Isdpfswg R Swsx Af Netr Cabeçote angular 4 x 90° Cabeçote angular universal Área de placas aprox. 12.000 x 6.000 mm (72 m²) Transportador de cavacos e sistema de refrigeração Guias aerostáticas

Condição: bom (usado), Ano do fabrico: 2003, curso do eixo X: 14 000 mm, curso do eixo Y: 4 000 mm, curso do eixo Z: 1 500 mm, velocidade do fuso (máx.): 2 500 rpm, comprimento de avanço eixo W: 900 mm, diâmetro do fuso: 152 mm, FPT MAR-X 3, 2003 CNC SELCA 4045 PLUS DIGITAL, construída em 2003, O CNC pode ser alterado para Heidenhein 620. FPT TRT25. Mesa rotativa, 25 toneladas. Iedjwdm A Hopfx Af Notr Cabeça de dois eixos, 144 x 144. X, Curso da coluna 14.000 mm Y, curso vertical do cabeçote 4.000 mm Z, curso do carneiro 1.500 mm W, Eixo Ø 152,4 mm 900 mm Cone do fuso ISO 50 Velocidade do fuso 0 - 2.500 rpm Motor de fuso 48 kW Trocador automático de ferramentas 40 ferramentas FPT TRT25. Mesa rotativa, 360.000° 2.500 x 2.500 mm Curso longitudinal da mesa rotativa 2.000 mm Carga de mesa 25 toneladas

Condição: usado, Ano do fabrico: 2005, CURSO DO EIXO X: 10000 MM CURSO DO EIXO Y: 4000 MM Itjdpjup Dclsfx Af Ner CURSO DO EIXO Z ( RAM ) : 1000 MM CURSO DO EIXO W ( FUSO ) : 800 MM CURSO TOTAL EIXO Z + EIXO W : 1800 MM DIÂMETRO DO FUSO 160 MM POTÊNCIA DO MOTOR DO FUSO 40 KW VELOCIDADE DO FUSO: 3000 RPM LIGAÇÃO DO NARIZ DO FUSO ISO 50 DIN 69871/1A NR 02 GAMAS DE VELOCIDADE DIMENSÕES DO CILINDRO: 460 X 520 MM AVANÇO RÁPIDO 20000 MM/MIN MESA GIRATÓRIA MODELO MG 50 2500 X 3500 MM CURSO 2000 MM , CAPACIDADE 50 TON , ROTAÇÃO 360000 POS 0,001 ° HEIDENHAIN iTNC 530 CNC TROCADOR DE FERRAMENTAS 40 LUGARES CABEÇA BI-ROTATIVA UNIVERSAL MANUAL MESA DE ANCORAGEM 6000 X 2000 X 300 MM ANO 2005 REFRIGERAÇÃO EXTERNA POTÊNCIA TOTAL INSTALADA 110 KVA

Condição: bom (usado), Ano do fabrico: 1979, Funcionalidade: totalmente funcional, número da máquina/veículo: 332046, curso do eixo X: 8 000 mm, curso do eixo Y: 3 000 mm, curso do eixo Z: 2 200 mm, velocidade do fuso (máx.): 850 rpm, velocidade do fuso (min.): 6 rpm, avanço do eixo X: 8 m/min, taxa de avanço eixo Y: 6 m/min, velocidade de avanço eixo Z: 1 m/min, largura total: 10 000 mm, comprimento total: 14 000 mm, altura total: 4 500 mm, diâmetro do fuso: 160 mm, carga da mesa: 40 000 kg, comprimento da mesa: 3 000 mm, largura da mesa: 3 000 mm, peso da peça de trabalho (máx.): 40 000 kg, peso total: 71 000 kg, comprimento do fuso de perfuração: 1 200 mm, ano da última revisão geral: 2002, potência: 60 kW (81,58 cv), Furadeira de painéis com mesa rotativa CNC TDV5 para maquinação exigente. Itsdpfsuplptjx Af Nsr
